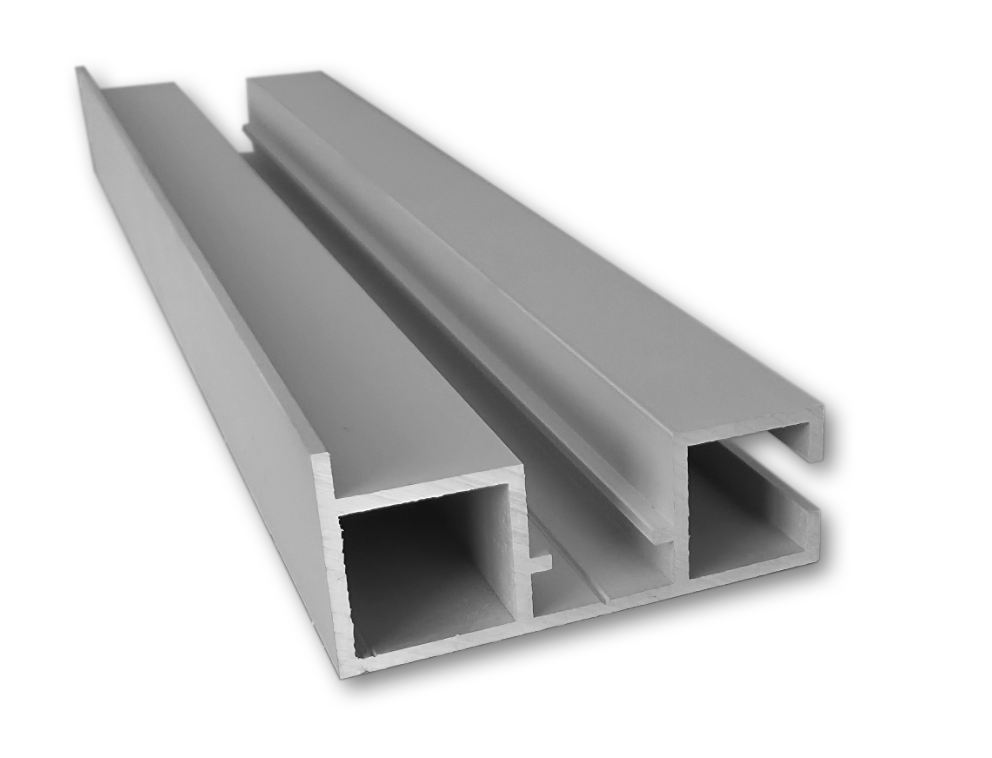

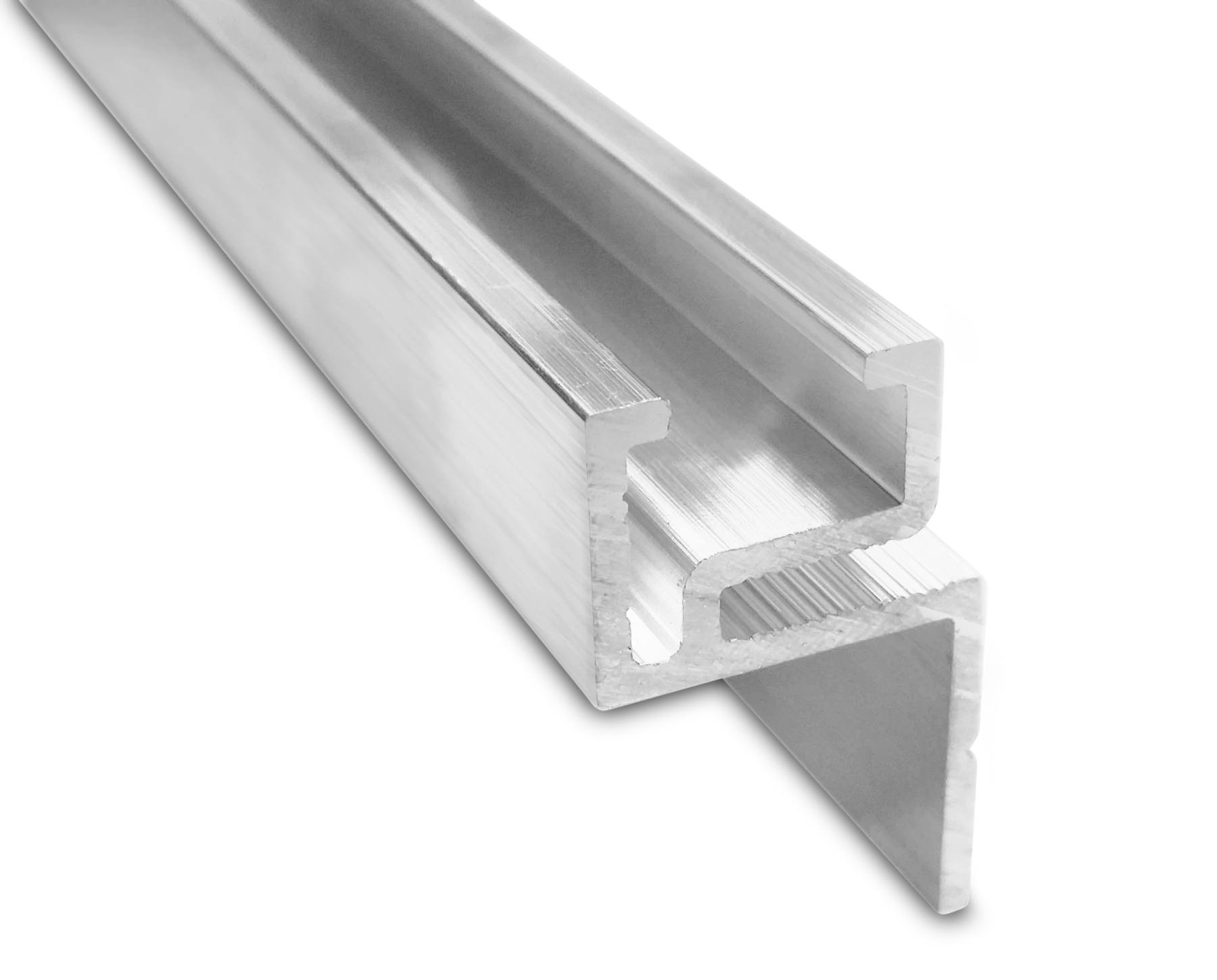

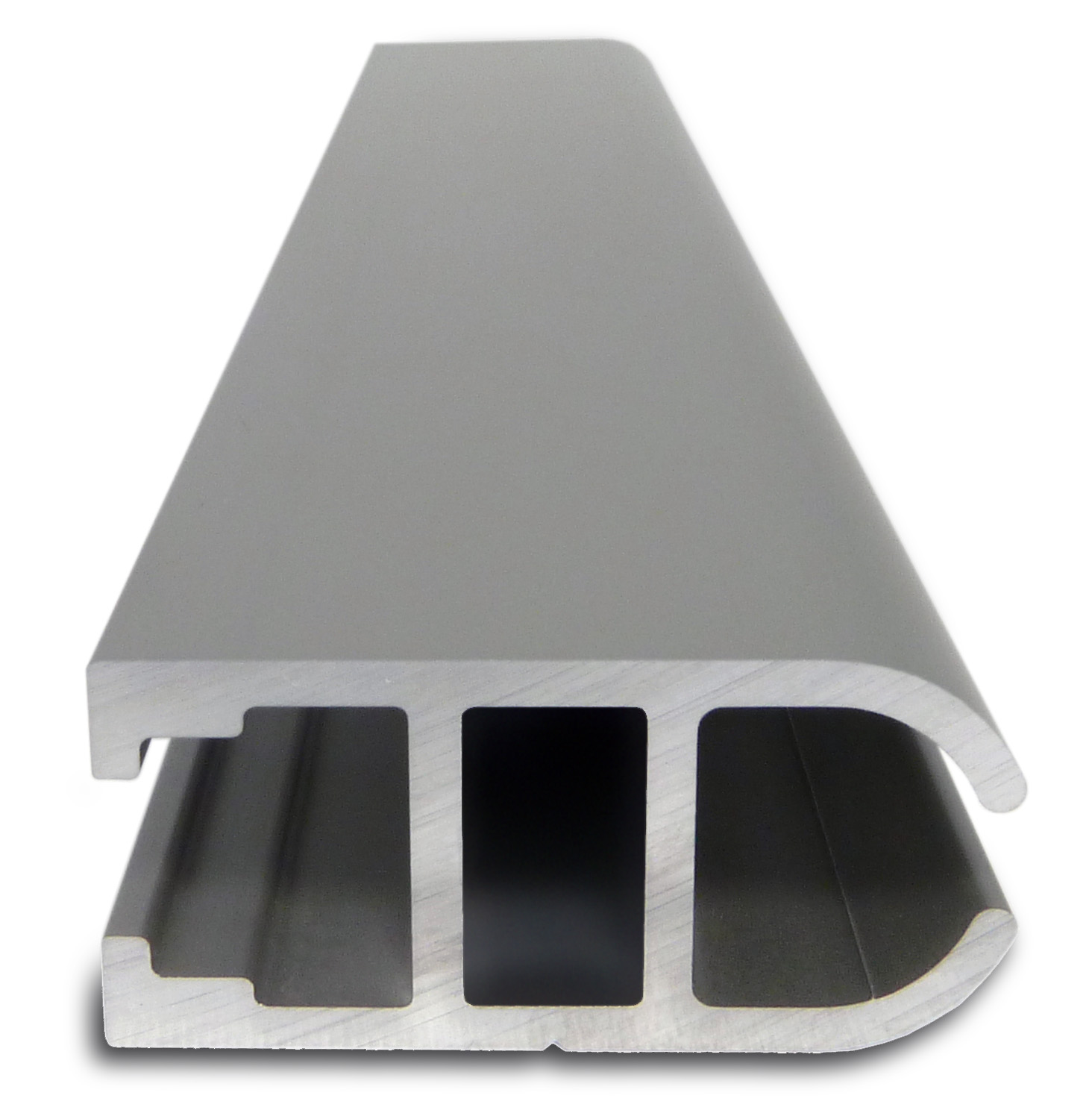

Rundkederprofil
Ein Klassiker optimiert für die Hauptanwendung!
Auf einer Seite das gekederte Spanntuch, auf der anderen Seite eine Standard M6 Maschinenschraube.
Wirtschaftlich durch Kompatibilität mit Standards.
Die Spannschraube kann ohne Verkanten in die Nut eingeschoben werden. Sie rastet in den Profilnasen ein.
Dateidownloads
Passendes Zubehör

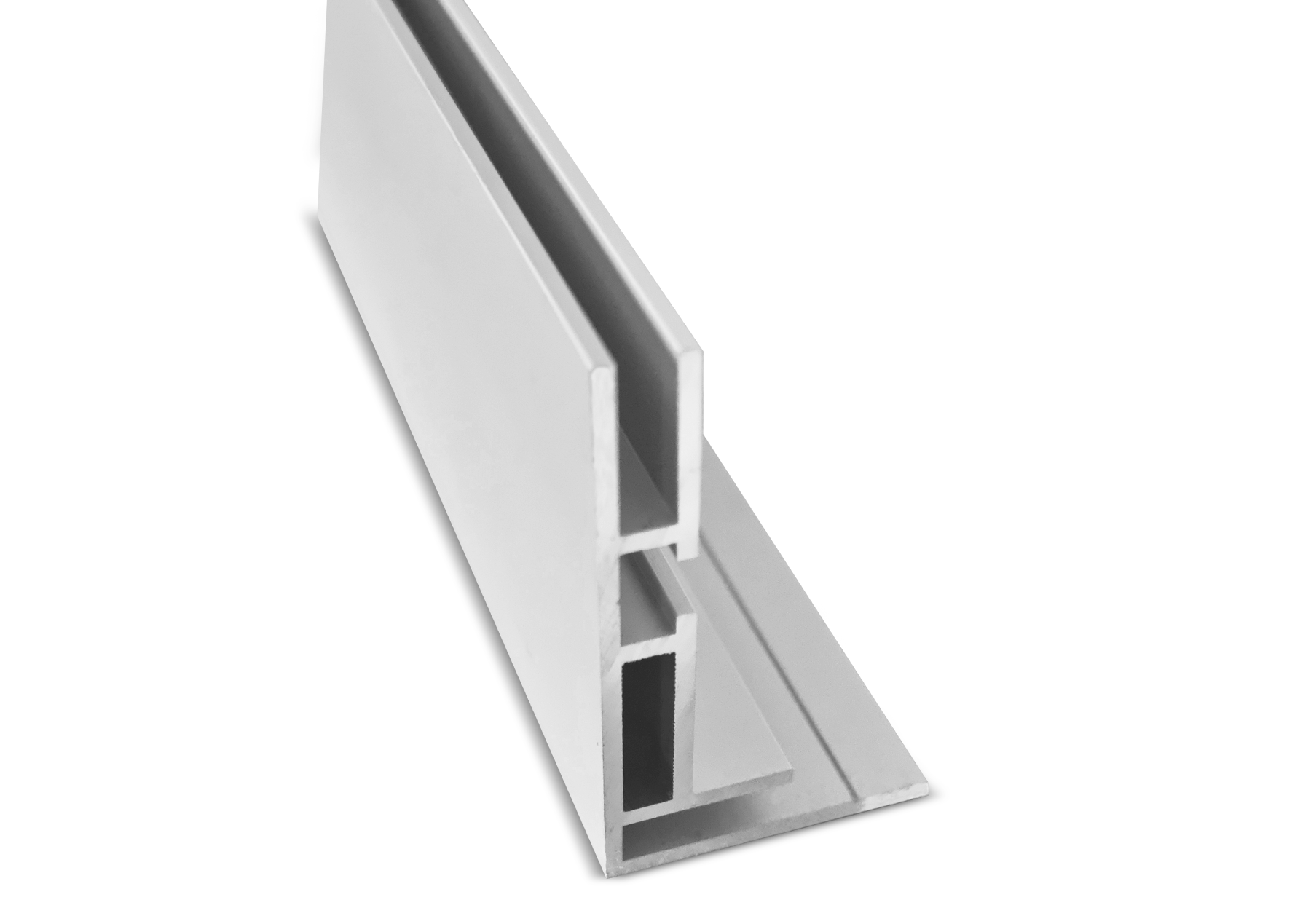

Nasenprofil 40
Systemlösung zur Überbrückung von Distanzen beim Spannen mit dem Rundkederprofil.
Nasenprofil 60
Systemlösung zur Überbrückung von Distanzen beim Spannen mit dem Rundkederprofil.

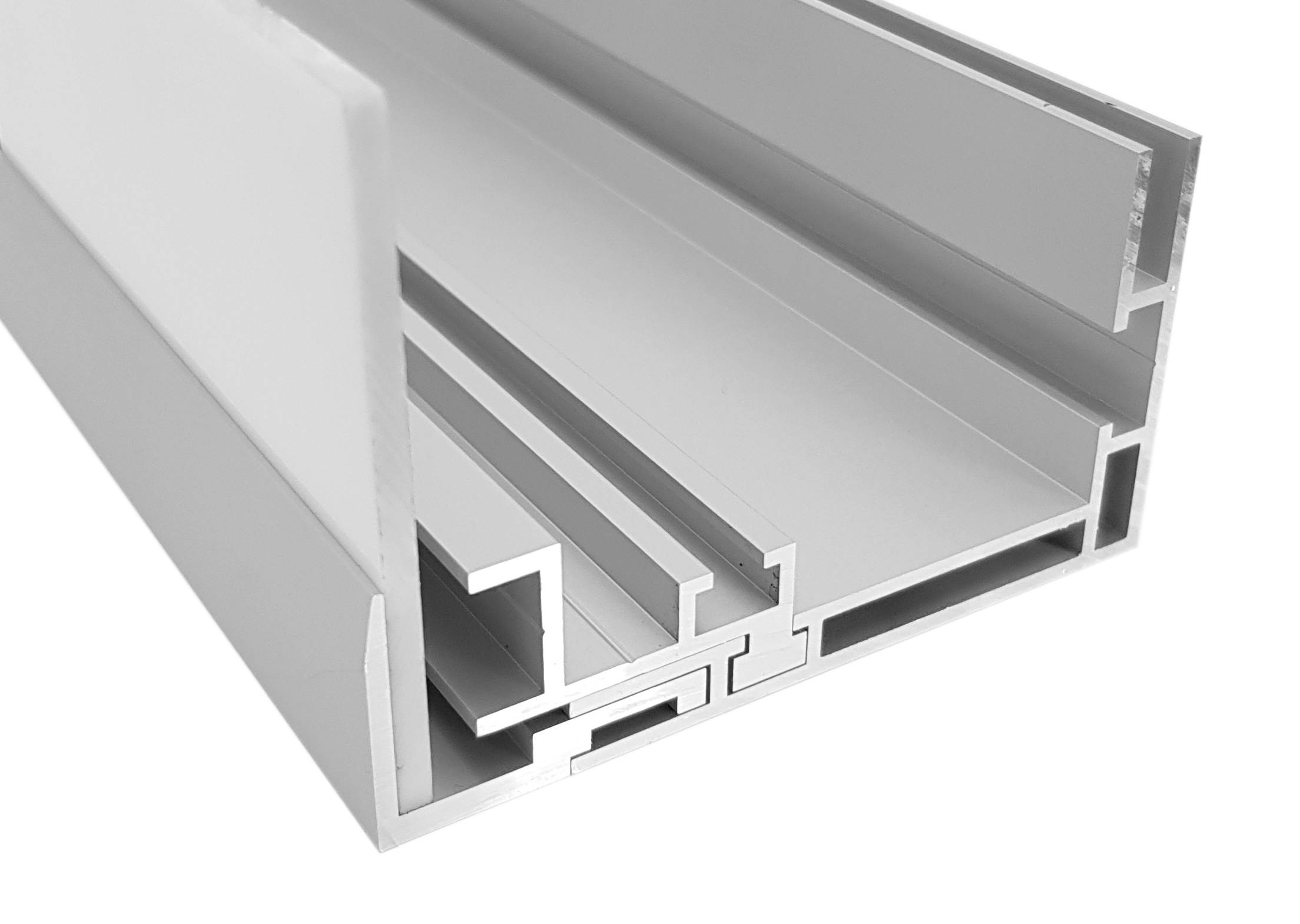

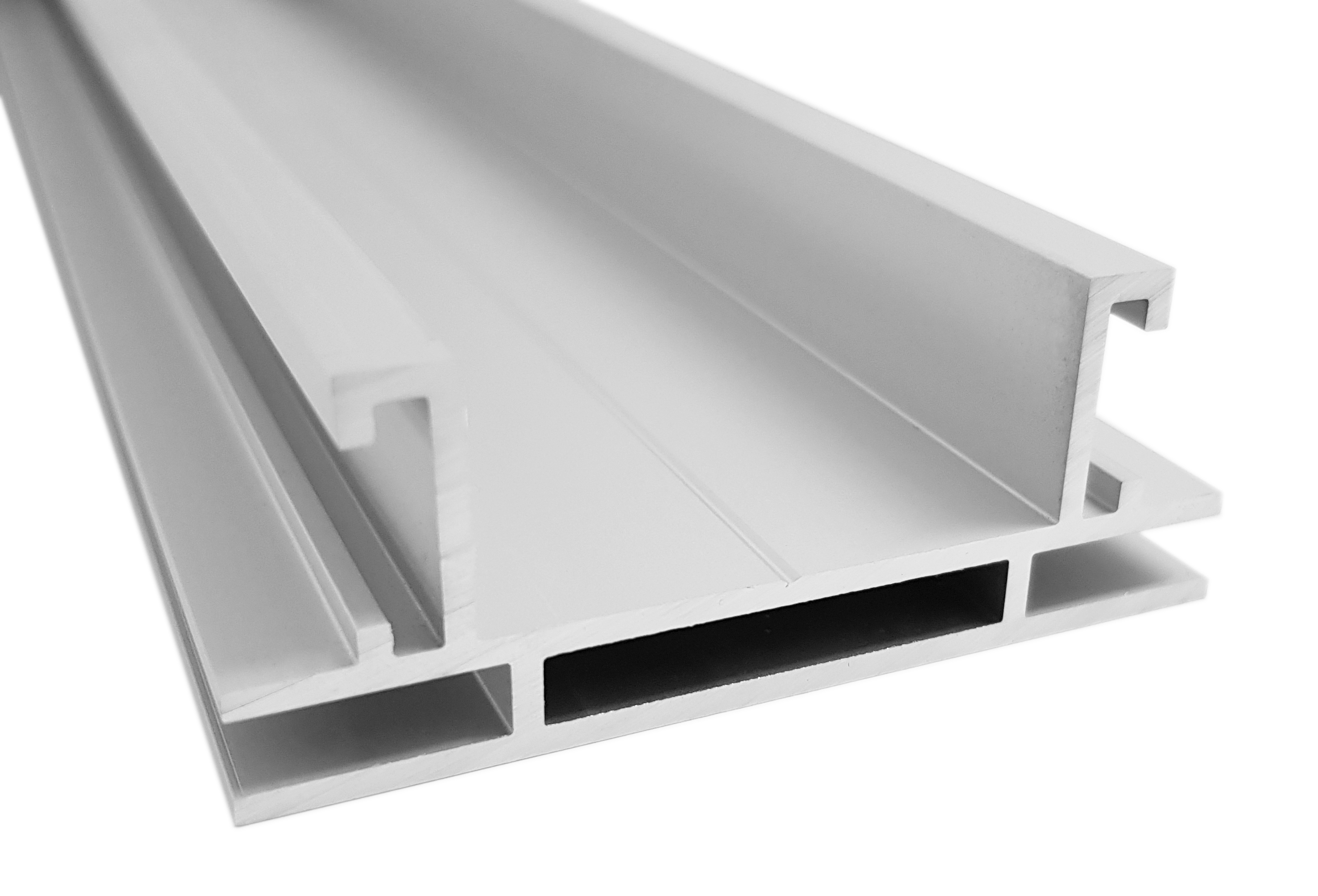

Doppelnasenprofil
Systemlösung zur Herstellung eines beidseitig mit Rundkeder bestückbaren Rahmens
Winkel 60x20
Spannwinkel mit 3mm Wandstärke für Rundkederprofil als Stangenware.
Spannwinkel
Vorgefertigter Winkel aus Alu 3mm, 60x60x20, vorgebohrt, entgratet und gesenkt. Zum einfachen Spannen des Rundkederprofils.
WEITERE PRODUKTINFORMATIONEN
Eine Seite ist kompatibel mit 6-10mm Rundkeder, die andere Seite mit Standard M6 Maschinenschrauben. Es sind keine teuren, speziellen Aluminium Druckguss Teile für die Verspannung notwendig. Wählen Sie den Abstand der Spannpunkte nach Format des Tuches und den zu erwartenden Windlasten.
Standardwinkel zum Beispiel 60x20x3mm an der Fläche vormontieren. Das Spanntuch liegt sehr knapp an der Wand an. Das ermöglicht auch auf zwei Seiten auf die Spannwinkel zu verzichten und die Schiene direkt an die Fläche zu verschrauben. Wenn Sie Distanzen, Fensterbänke oder ähnliches überbrücken wollen, bauen sie mit Aluminiumstandardformrohren einen Rahmen vor.
Spannwege schließen, Überhang Schrauben ggf. abschneiden, oder mit Hutmuttern abdecken.
Wenn Sie die Spannwinkel nur oben und auf einer Seite anbringen, bleibt davon praktisch nichts zu sehen. Sichtbar bleibt ein eleganter Rahmen mit 35mm Breite und einem sauberen Kantenabschluß. Bei sehr großen bzw. windanfälligen Flächen sichern Sie nach dem Spannen die Schienen durch den Schraubkanal in die Wand bzw. Unterkonstruktion.
